CABadge
CABadge（计协电子吧唧）是 NBTCA 自己设计的电子徽章：一块直径 50 毫米的圆形电路板，正面是 360×360 的圆形触摸屏，可以显示壁纸、切换图案，也能展示计协风格的名片。硬件设计、固件源码和配套电脑工具全部开源，供复刻、改进和协作开发。
- 主控
- ESP32-S3
- 固件
- ESP-IDF · LVGL
- 始于
- 2026 年
- 维护
- Egger0
现状
2026 年 9 月发布了 v1.0，固件版本 7.3.7-mem，已在首块样板上运行，基本功能可以使用，但仍有较多 Bug 待修。

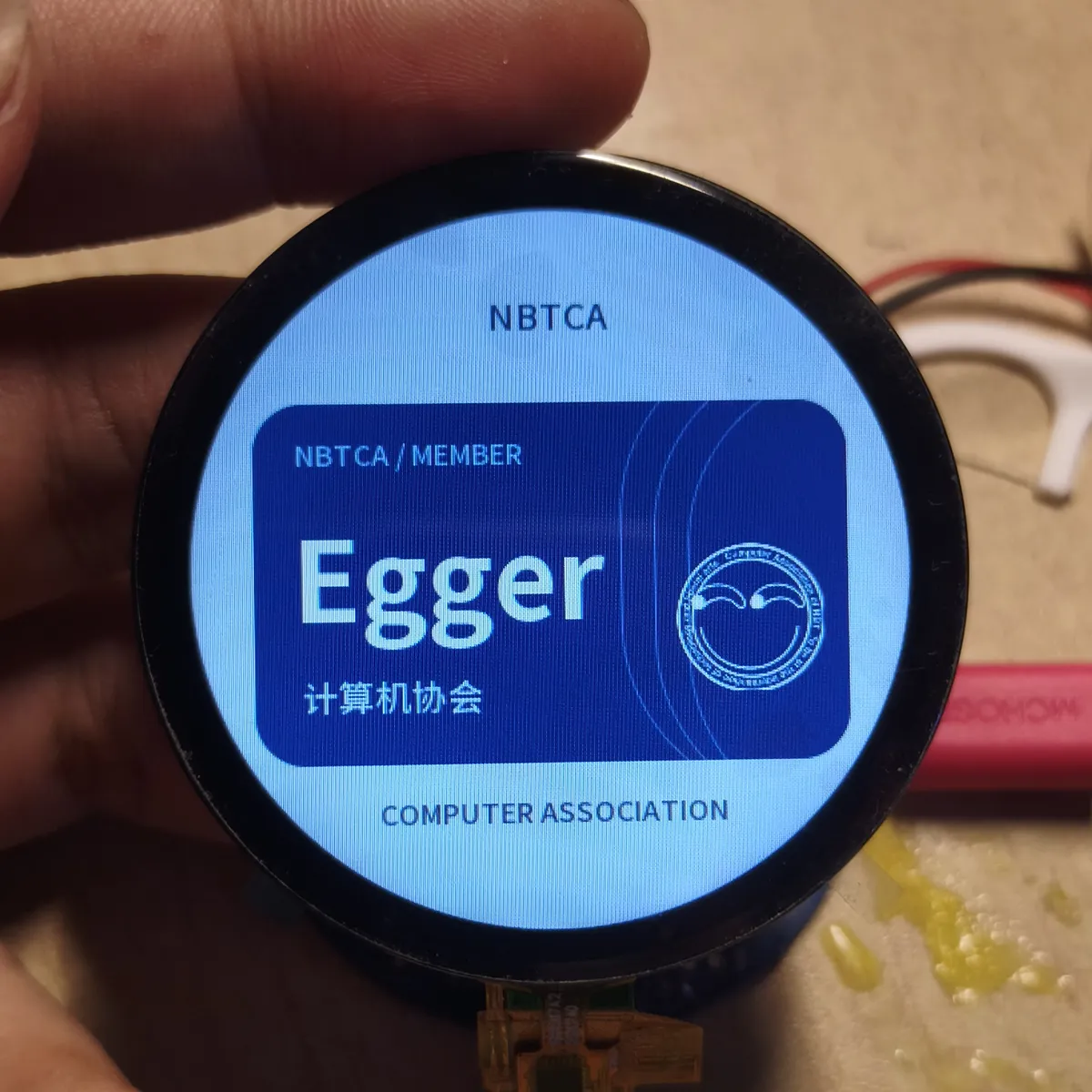

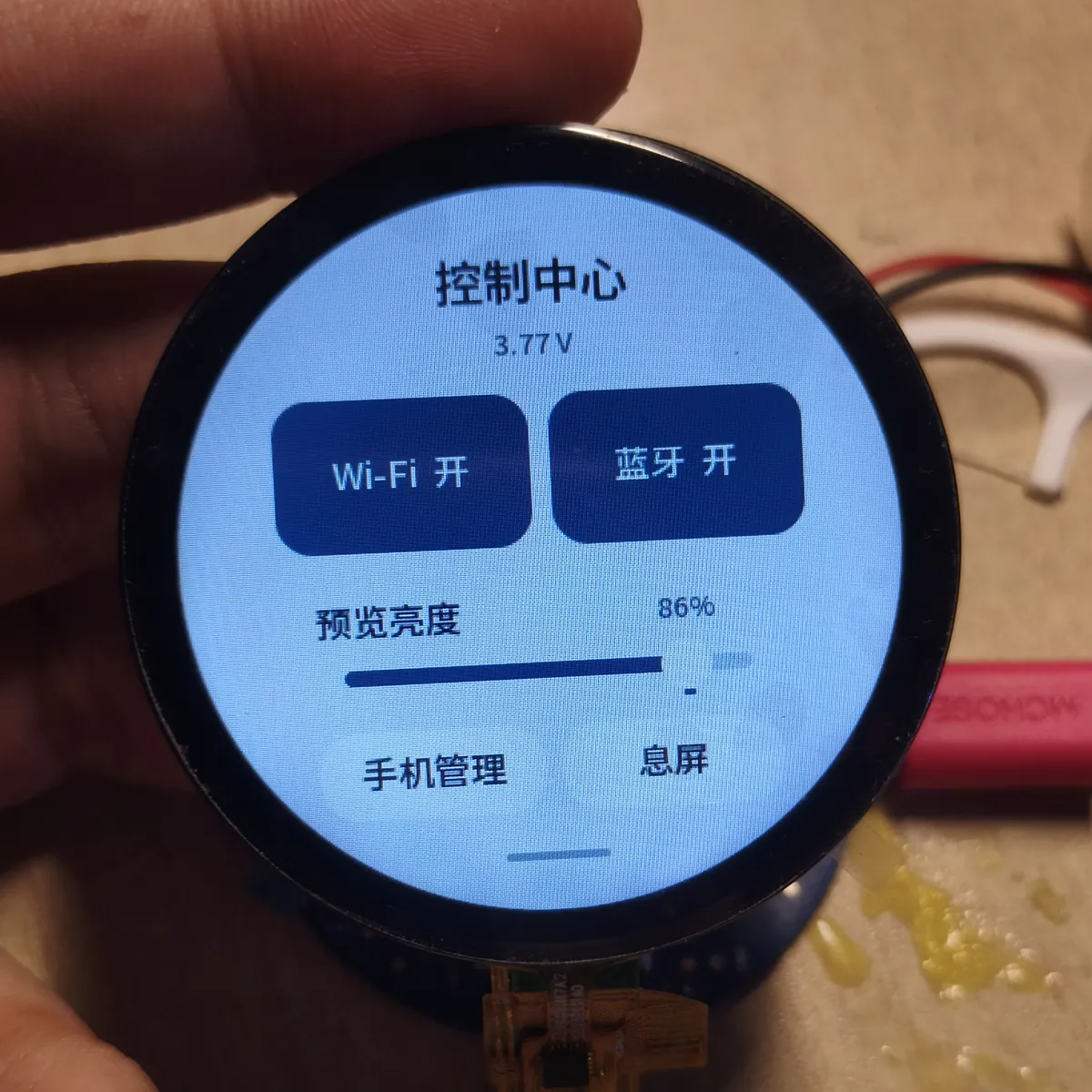

- 已有：壁纸浏览、切换与保存，协会名片页，Wi-Fi 与蓝牙连接管理，通过 USB 或手机网页上传壁纸，触摸操作，息屏后摇晃唤醒；
- 尚未提供：GIF 动图、蓝牙传图和无线升级（OTA）；
- 固件里的保护性限制：实体背光被限制在约 5% 的占空比，开机状态下不给电池充电，都要等测完 LED 电流和完整充电过程后再放开。
硬件
项目的出发点写在开发计划书里：体积小、结构简单、可以单面贴装，成本约 100 元。功能架构参考了立创开源平台上的《基于 ESP32-S3 的电子吧唧》，原理图、PCB 和视觉设计都重新做过。扬声器、麦克风、振动马达、存储卡这些会增加面积和成本的部件一律不放。
| 部分 | 方案 |
|---|---|
| 主控 | ESP32-S3R8，带 8 MB PSRAM，外挂 16 MB Flash |
| 显示与输入 | ST77916 驱动的 1.8 英寸圆形屏幕，电容触摸 |
| 传感器 | SC7A20 三轴加速度计，用于摇晃唤醒 |
| 电源 | 单节锂电池，USB-C 负责供电、烧录和调试 |
| PCB | 四层板，板厚 1.6 毫米，用 KiCad 设计 |
首板踩过一个值得记住的坑：原本选的屏幕排线座是下接触的，按实际插法装上后脚序整个反了，板上的 I²C 数据线接到了屏幕的地，结果黑屏、总线被拉低。换成抽屉式上接触的座子后才点亮。采购规格已经更正，但 PCB 封装还没改，复刻时以仓库里的 J1 连接器更正为准。另外屏幕的 TE 同步脚没有接出，动态画面可能撕裂，只能靠固件尽量缓解。
固件
固件基于 LVGL 9.4 图形库，板端用 ESP-IDF 构建，同一份界面代码也能在电脑上用 SDL2 模拟器运行。壁纸固定为 360×360 的 RGB565 格式，存放在 Flash 的专用分区里。上传有三条路：USB 帧协议、板载网页（在徽章上开启手机管理后，5 分钟内可用），以及只做控制、不传图的蓝牙 GATT 服务。
配套的 NBTCA Badge TOOL 是 Windows 上的工作台，负责烧录固件和联调设备。首次点亮直接用 Release 里编译好的固件，不需要搭编译环境。
参与开发
复刻需要自己采购元件、打样 PCB、焊接和调试。板上有 QFN 封装的主控和细间距的屏幕排线座，适合有贴片焊接经验、手边有万用表和放大工具的同学。完整流程写在仓库 README 里：下载同一版本的资料、核对元件、打样、分阶段焊接上电、烧录固件、逐项检查。
仓库分为 firmware-v7/（固件、界面与测试）、hardware/（KiCad 工程、BOM 与生产文件）、tools/（烧录工具）和 docs/（构建、发布与已知问题）。开发的来龙去脉记在根目录的首板测试记录里，每一轮改动、实测结果和没能验证的项目都分开写明，动手前值得通读。
不需要硬件就能做的：
- 跨平台构建：构建脚本目前绑定 Windows 和固定的盘符路径，还没有一键构建流程和 CI；
- 界面：在电脑上的 SDL2 模拟器里改界面和交互；
- 文档：修正 v1.0 旧源码里的过时链接和说明。
需要一块板子的：
- 修 Bug：已知问题列出了待验证的项目，复现后按固件版本、触发步骤、现象附上照片或串口日志提交 issue；
- 下一版硬件：接出 TE 同步脚、改正 J1 封装、验证充电电路；
- 新功能：GIF、蓝牙传图和 OTA。
维护者是 Egger0。仓库地址：github.com/nbtca/CABadge。
沿革
- 2026 年 9 月 8 日：写成开发计划书；
- 9 月 9 日：导出首版 PCB 生产文件；
- 9 月 19 日至 21 日：首板上电，排查黑屏后换座点亮，固件迭代到 7.3.7；
- 9 月 21 日：仓库转入 nbtca 组织，发布 v1.0。
